Frogwatch Meter V1

Veiligheidsinformatie

Let op: lees eerst de Veiligheidsinformatie voordat je met Frogwatch apparatuur aan de slag gaat!

Specificaties

• Afmetingen: 180x123x59mm
• Massa (inclusief batterij): 1200g
• Beschermingsklasse: IP65
• Meetbereik (amplitude): 25000 mm/s^2
• Meetbereik (frequentie): 1-300Hz
• Ruisvloer: 0.06mm/s

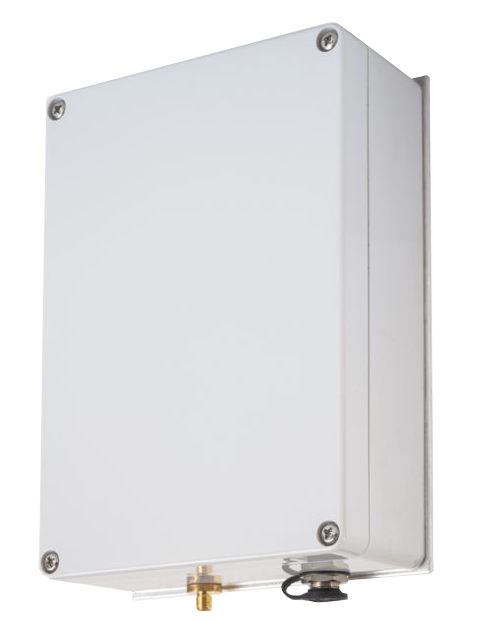

Externe aansluitingen

De Frogwatch meter is zo ontworpen dat deze op de meetlocatie zo min mogelijk de aandacht trekt van vandalen of nieuwsgierige passanten. Dit is ook de reden dat er aan de buitenkant geen display, knoppen, leds etc zichtbaar zijn. Er zijn slechts twee (optionele) aansluitingen aan de onderkant. De rest is alleen toegankelijk als je het deksel opent.

DC jack: 12V voeding

Hiermee kan een 12V voedingsadapter worden aangesloten. Als de meting langer duurt dan de batterijduur, dan is het handig om de 12V voeding aan te sluiten. Hierdoor kun je ongelimiteerd meten zonder batterijen te wisselen. Het is aan te raden om altijd een battery pack aan te sluiten. Hierdoor blijft de meting doorgaan mocht de stroom uitvallen of iemand per ongeluk de stekker eruit trekken. Je kunt via het Frogwatch Dashboard zien of de adapter is aangesloten.

SMA connector: externe antenne

Belangrijk: Lees eerst de veiligheidsinformatie!

Het kan voorkomen dat er geen of onvoldoende netwerkbereik is op een meetlocatie. Bijvoorbeeld bij ondergrondse metingen of in afgeschermde ruimtes. In deze situaties kan de antenne (die normaal binnenin de Frogwatch Meter zit) via een verlengkabel worden aangesloten:

1. Schroef de antenne en het koppelstukje waarmee deze aan de meter zit los.
2. Koppel de interne kabel aan de binnenkant van de doorvoerconnector
3. Aan de buitenkant van de meter: koppel de verlengkabel aan en sluit hier de antenne weer op aan.
4. Test of de meter binnen enkele minuten na opstarten online komt.

Als de meter langere tijd heeft gemeten zonder netwerkverbinding kan dit wat langer duren, omdat er dan meer data is om uit te wisselen.

Deksel

Het deksel dient om de meter te beschermen tegen de elementen en geeft de Frogwatch zijn onopvallende look. Het deksel is te openen door de vier boutjes los te draaien. De boutjes blijven aan het deksel vastzitten zodat je ze niet kwijt raakt.

Let op: het binnenste metalen kastje bevat gevoelige meetinstrumenten en is niet bedoeld om te openen. Als deze toch geopend wordt, zal een servicebeurt nodig zijn.

Binnen het deksel zie je een metalen kastje met een USB-connector, twee status LEDs en de start/stop knop. Daarnaast uiteraard de mogelijkheid om de batterij aan te sluiten. Ook zie je links de antenne zitten. Deze is los te schroeven zodat je de antenne kabel kunt verlengen.

Montage

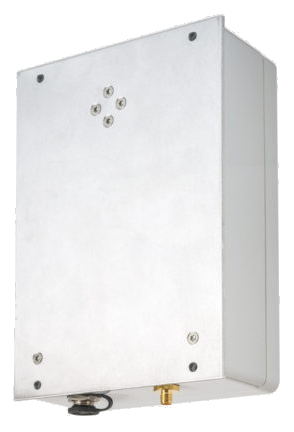

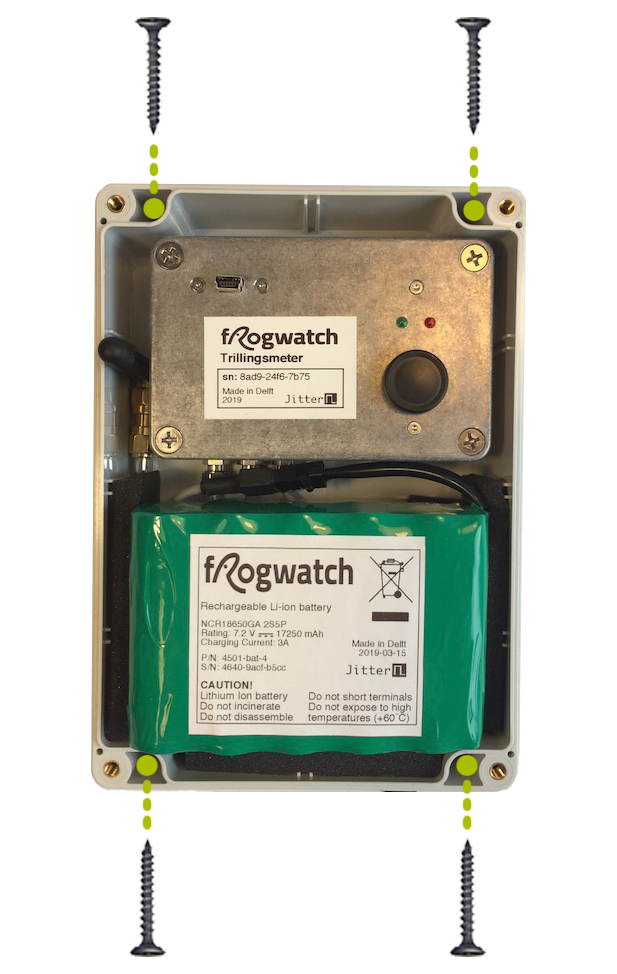

Als je het deksel geopend hebt, zie je dat op elk van de vier hoeken van de meter een uitsparing is met een gat dat helemaal doorloopt, door de aluminium achterkant heen. Deze vier gaten zijn bedoeld om de meter aan de muur te bevestigen.

Gebruik minimaal 2 van de 4 gaten voor een goede bevestiging.

Aansluiten batterij

De connector van de batterij past maar op één manier op de connector van de Frogwatch. Bij het aansluiten hoor je een lichte klik waardoor je weet dat deze goed vast zit.

Pak altijd de connector zelf vast en trek niet aan de kabels. Er is niet veel kracht nodig om de connector los- en vast te maken: om de batterij los te koppelen druk je op de klikverbinding zodat deze gemakkelijk los komt.

Standby

Zolang de batterij aangesloten is, zal de Frogwatch periodiek online komen, ook als er geen meting actief is. Dit maakt het mogelijk om metingen op afstand te starten. In deze standby stand gaat het systeem veel langer mee dan tijdens het meten, maar als je de meter volledig uit wilt zetten kun je het beste de batterij loskoppelen.

Status LEDs

De twee status LEDs zijn bedoeld om tijdens het plaatsen of een snelle inspectie te zien wat de meter aan het doen is. Uitgebreidere informatie is beschikbaar op het Statusoverzicht op het Frogwatch Dashboard.

Tijdens opstarten:

• Rode lampje brandt, groen is uit of knippert. Dit geeft de eerste ca 5 seconden van het opstarten aan. Bij een firmware update kan dit iets langer duren.
• Beide lampjes branden. De meter is aan het opstarten. Dit duurt maximaal 10 seconden.
• Beide lampjes knipperen om de beurt. De meter is opgestart, maar is nog bezig met gegevens uitwisselen met het Frogwatch Dashboard. De meter haalt de nieuwste instellingen op vanaf de server en stuurt eventuele meetdata van een vorige meting op voordat de meter gestart kan worden.

Na opstarten:

• Beide lampjes staan uit. Dit is normaal. Om stroom te besparen staan ze (behalve tijdens het opstarten) standaard uit. Als je op de Status / Start / Stop knop drukt laat de Frogwatch gedurende 10 seconden zijn status zien.

• Na druk op de knop: rode lampje brandt. De meting is niet actief, maar de meter is wel klaar voor gebruik.

• Na druk op de knop: groene lampje brandt. De meting is standby: de meting wordt automatisch gestart op het tijdstip dat via het Dashboard is ingesteld.

• Na druk op de knop: groene lampje knippert. De meter is op dit moment aan het meten.

• Na druk op de knop: rode lampje knippert. De meter moet nog worden ingesteld via het Dashboard. Er kan geen meting gestart worden.

• Na druk op de knop: rode lampje knippert snel. Er is een fout opgetreden, de meter is mogelijk defect. Kijk op het Dashboard of er meer informatie beschikbaar is.

Status / Start / Stop knop

Als de meter is opgestart (lampjes zijn uit), kun je de meter bedienen via de drukknop. Druk eenmaal om de status uit te lezen (de knop even ingedrukt houden tot de lampjes aan gaan).

Druk nogmaals om de meter te starten (indien gestopt) of te stoppen (indien standby of actief).

Tip: Als je op de knop drukt terwijl de meter een knipperend rood lampje laat zien (meter niet ingesteld), zal de meter meteen contact maken met het Frogwatch Dashboard om nieuwe instellingen op te halen. Hiermee kun je tijd besparen als je de meter net hebt ingesteld op het Dashboard. Zo hoef je niet te wachten tot de Frogwatch meter zelf contact maakt.

Dit werkt overigens ook als je de meter met de knop start of stopt: de meter maakt dan meteen verbinding om dit door te geven aan het Frogwatch Dashboard.

USB verbinding

De Frogwatch Meter V1 kan via usb verbonden worden met een computer. Met de Frogwatch software kun je live meekijken op locatie. Dit is vooral handig als moet worden vastgesteld wat de oorzaak van bepaalde trillingen is. Zo kun je observeren dat er zwaar verkeer langsrijdt en meteen de piekwaarde aflezen en het tijdstip noteren.

Meer informatie hierover vind je onder Frogwatch USB.
